非晶材料做電磁屏蔽 優勢看得見

電磁屏蔽的必要性

    隨著現代電子技術向高頻、高效、高集成、高可靠、高精度方向發展,電磁干擾已成為系統和設備正常工作的突出障礙。例如信號傳輸電纜,它不僅會受到來自外界的干擾,而且還會產生各種電磁干擾對外部空間產生影響。因此,減少或降低信號傳輸電纜來自外界的電磁干擾,采取電磁屏蔽措施是必要的。



電磁屏蔽

    高頻電路工作時,會向外輻射電磁波,對鄰近的其他設備產生干擾;另一方面,空間的各種電磁波也會感應電路中面對電路造成干擾。電磁屏蔽的作用是切斷電磁波的傳播途徑,從而消除干擾。

電磁屏蔽的目的

    控制內部輻射區域的電磁場,不使其越出某一區域。

    控制內部防止外來輻射進入某一區域。

傳統的磁屏蔽材料

    可用于電磁屏蔽的材料很多,有各自的特點和優勢。

    電磁純鐵、硅鋼、坡莫合金作為傳統的磁屏蔽材料,在構造大型磁屏蔽室、電機、變壓器等磁屏蔽板以及電視、電腦用陰極射線管中的內部磁屏蔽板中得到廣泛使用,均獲得了滿意的屏蔽效能。但由于磁性能受機加工影響、對應力敏感、重量大等缺點,使這些材料的使用受到了一定的限制。



電磁屏蔽材料的選擇

    對于干擾磁場較大對屏蔽效果要求不高的情況,可選用純鐵、硅鋼等軟磁材料,這些材料的飽和磁感高、磁導率低、不易被飽和磁化、且價格比較便宜;對于干擾磁場較弱且屏蔽效果要求較高的情況,應首選高磁導率尤其是起始磁導率高的1J79類坡莫合金、Co基非晶合金等材料。

    對于上述二者之間的情況,可選用1J50類坡莫合金、Fe-Ni基非晶合金,Fe基非晶合金等材料。根據實際情況,選用上述二種或三種材料組合應用,應該講是一種更好地選擇。

非晶電磁屏蔽材料

    非晶態合金在開關電源、變壓器、磁頭等磁性器件方面的應用已經取得了驚人的進展,作為電磁屏蔽材料則是非晶態合金應用的新領域。

    非晶態合金作為在性能上優于傳統材料的新型材料主要是利用磁旁路原理來引導場源所產生的電磁能流使它不進入空間防護區。在1976年國外第一次報道了用非晶態軟磁合金做磁屏蔽材料。

    非晶態合金的應用形式大多是作為結構材料單獨使用,復合材料和屏蔽涂料也有研究者涉及,且已經有相關的專利出現。

    非晶合金已經憑借優異的性能在電磁屏蔽室、精密測量?jī)x器、屏蔽涂料等方面得到了一定的應用,且在一些對屏蔽效能要求較嚴格的領域中逐漸替代了傳統材料的使用。

    目前,鐵基、鐵鎳基、鈷基等非晶合金軟磁性能更優異,研究人員采用最多,使用最為廣泛。

我國對非晶合金在電磁屏蔽領域的應用也進行了研究開發,無論是作為結構材料還是屏蔽涂料皆取得了一定的成果,獲得了不錯的應用效果。

結構型屏蔽材料

鐵基非晶

    有專家對比了鐵基非晶和硅鋼片的磁屏蔽性能,實驗選擇不同織構和磁疇形狀的3%硅鋼片以及鐵基非晶合金帶構成的圓柱形屏蔽裝置,所有的屏蔽裝置均進行了不用工藝的退火處理。試驗測量了頻率最大達到20kHz的交變磁場下的磁屏蔽效果。

    研究結果表明,不僅磁導率而且磁疇形狀對屏蔽效果都有影響,不加磁場退火處理的鐵基非晶態合金對高頻磁場表現出極高的屏蔽效果。

鐵鎳基非晶

    由于傳統鐵鎳合金的磁性能對機械加工過程很敏感,有研究者使用在航空技術中用來生產金屬或纖維層壓制的粘合技術,制備了鋁和鐵鎳基非晶態軟磁合金結合成的新型復合材料。

    用這種材料制成的構件可以很好地屏蔽從直流到1000kHz的交流電磁場的干擾,磁特性可以通過改變疊層的厚度和數量在很大幅度內變化。材料的磁性能不受切割、鉆孔等機械加工工藝的影響。

    通過使用不同厚度的非晶帶和改變鐵磁性粉末的重量百分比可以達到提高屏蔽效能的目的。

鈷基非晶

    鈷基非晶鈦合金具有飽和磁感應強度較低,磁致伸縮系數趨近于零,有極高的初始磁導率和很低的高頻損耗,同時又具有很高的機械強度、好的韌性及耐磨性,成為使用最廣泛的電磁屏蔽材料。

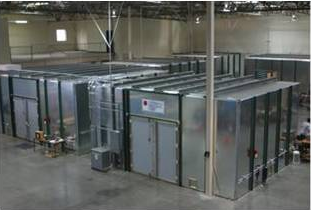

    鋼鐵研究總院的研究者們用鈷基非晶合金為中國科學院地球物理所制作了較大型屏蔽室(750×750×750m3),屏蔽室屏蔽因子達到34.4,取得了很好的屏蔽效果,且重量輕、結構簡單、降低了屏蔽室造價。

電磁屏蔽涂料

    在各種電磁屏蔽材料中,涂料以其工藝簡單、無需特殊設備、不占空間以及與基材一體化等眾多優勢成為其中的佼佼者,被廣泛應用于各類電子產品、裝置、系統的電磁輻射防護。

    目前常用的屏蔽涂料主要由樹脂、稀釋劑、添加劑以及填料等所組成,填料的電磁性能直接影響制備的涂料的屏蔽性能,常用的填料材料主要是導電性的銅、鎳等金屬系和碳素系材料。



    針對計算機等電子設備發射的高頻電磁波引起的電磁干擾,日本研究者發明了使用薄片狀、短纖維狀、顆粒狀鐵磁性非晶態合金作為填充物與有機聚合物合成的電磁屏蔽材料。

    該屏蔽材料對于MHzGHz范圍內的電磁波有較高的屏蔽效能,對于在1MHz100MHz頻率范圍內的電磁波,屏蔽效能至少達到30dB,甚至更多,同時該材料還具有較好的粘結性和抗蝕性。



小結

    電磁屏蔽材料的開發不但涉及到人類的健康問題,更重要的是關系到國家經濟和軍事信息的安全問題,因此開發綜合性好、方便適用且成本低的電磁屏蔽材料既具有重要的社會意義,又能帶來好的經濟效益。

    在屏蔽結構中采用纖維、帶材、鍍層形式的非晶態合金材料,是有前途和有效的,擴大應用范圍、提高性能穩定性、進一步降低非晶合金生產成本等是需要進一步解決的問題,非晶態合金必將在電磁屏蔽領域擁有更為廣闊的應用前景。
