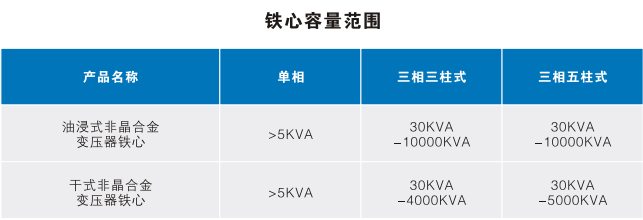

非晶合金鐵心分類:三相油浸式非晶合金配電變壓器鐵心、單相油浸式非晶合金配電變壓器鐵心、地下式非晶合金配電變壓器鐵心、地下式非晶合金路燈變壓器鐵心、共箱組合式非晶合金配電變壓器鐵心、分箱組合式非晶合金配電變壓器鐵心、三相干式非晶合金配電變壓器鐵心。
產品特點
1、變壓器小型輕量化,降低直接材料成本。
2、器身裝備簡易快速,大幅提高產能。
3、低噪聲效果。
4、與同容量同電壓等級硅鋼片變壓器相比,其空載損耗下降70%-80%,空載電流下降約75%,節(jié)能效果明顯。
一、材料:1K101非晶合金帶材
二、適用的磁通密度:
單相變壓器:1.30~1.40特斯拉
三相變壓器:1.25~1.35特斯拉
三、疊片系數:86%—88%

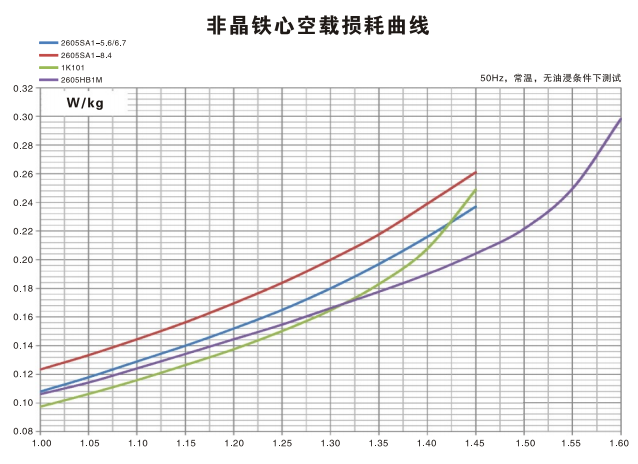

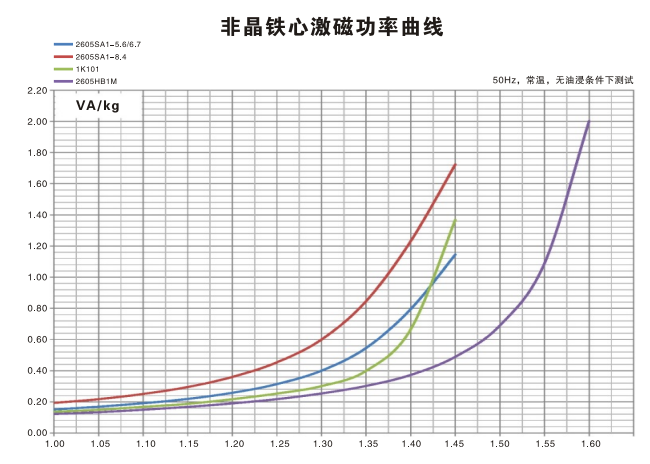

四、鐵心空載損耗和勵磁功率:
(1)1.3T,50Hz測試條件下,單位空載損耗小于等于0.17w/kg,單位勵磁功率小于等于0.35vA/kg
(2)1.35T,50Hz測試條件下,單位空載損耗小于等于0.18w/kg,單位勵磁功率小于等于0.4vA/kg

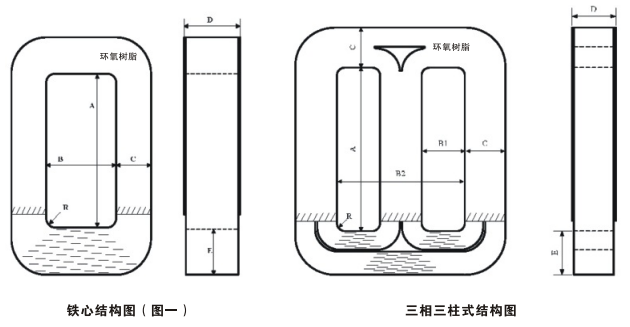

五、鐵心設計標準(參見圖一):
(1)帶材寬度:142毫米,170毫米
(2)窗高(A):180~2000毫米;公差+3/-0毫米
(3)窗高(B):55~1500毫米;公差+3/-0毫米
(4)疊厚(C):0~300毫米;最大值
(5)接頭疊厚(E):c×1.18~1.25毫米
(6)窗口圓角(R):6.4+/-1.5毫米
(7)鐵心最外層剪切長度:不大于10000毫米
(8)鐵心表面涂層:環(huán)氧樹脂單面不大于2毫米
(9)鐵心厚度(D):不大于帶材寬度+4毫米
